6SigmaET练习教程练习2_服务器

案例二服务器

一.6SigmaET服务器案例描述

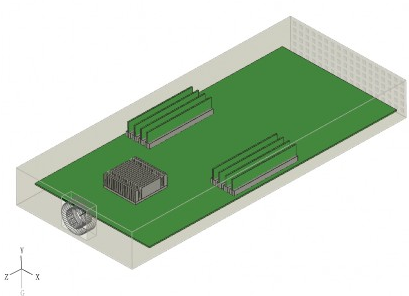

6SigmaET 具有自带建模功能，内置了非常丰富的建模模块。本例将演示如何一步步地建立下图所示的 1U 的服务器。

本例需要关注以下知识点：

1. 物体坐标的含义，物体之间从属关系的含义。

2. 为什么要建立芯片插槽和内存插槽。

3. 为什么要建立散热器切口。

4. 从库里调用某个型号的风扇。

5. 常用的后处理方式。

6. 建模需要大约 20 分钟，计算需要约 5 分钟。

二. 6SigmaET 建模过程

1. 建立强迫对流模板

打开软件，点击 File >> New >> Forced Convection，建立一个强迫对流的模

型。

此时，视图区将出现一个立方体形状的求解域。

选中求解域，在其属性表里将其大小更改为：120mm*230mm*550mm。

2. 6SigmaET 建立机壳

选中求解域右键新建 Subchassis 或者从对象面板中鼠标左键点住 Chassis 键向视图区的求解域中拖拽，效果是一样的，都可以建立服务器壳体。
