9风机

9.1 风机类型介绍

来源：W. Angelis: “General aspects of fan selection and layout”, Electronics Cooling Magazine 7(2) (2001)

S. Harmsen: “Papst Lüfter”,Ask your local Papst sales person for a copy.

小型通风设备一般称为风机。根据风机的结构和气流流动方向，可以对风机进行分类。下面对最重要的风机类型进行描述。

9.1.1 轴流风扇

电子散热领域轴流风扇通常有一涡壳，并且其旋转叶轮与马达相连。

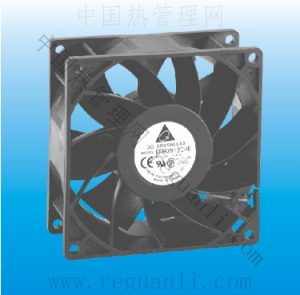

轴流风扇叶片
9.1.2 离心风扇

进出口空气成90℃。根据旋转叶片大于90℃或小于90℃，这一叶片可以分为前向和后向。

具有后向叶片的离心风扇

9.1.3 混流式风扇

由于混流式风扇在外形上与轴流风扇相似，所以有时被称为半轴流（semi-axial）风机。在混合式风扇中，空气由叶轮轴方向进入并且成对角排出。所以混流式风机是介于轴流风扇和离心风扇之间的一种风扇。混流式风扇比相同尺寸和转速下的轴流风扇有更高的压头，当然这一压头值比相同尺寸和转速下的离心风扇来的小。

9.2 风机特性曲线和工作点

9.2.1 无遮挡风扇

风机的工作点是风机的特性曲线和管路阻力特性曲线的交点。

风机特性曲线和管理特性曲线

建议：建议风机的工作点位于风机特性曲线的右下侧。
